一、內膽式水錘消除罐綜合介紹
內膽式水錘消除罐是根據氣體的體積與壓力的物理規律設計而成。 可以伴隨水力過渡過程中管道系統的壓力升降變化，通過向管道注水和再蓄水的方式來實 現：
A．消除管道的負壓危險；
B．通過手機主管道中排放出的少量水來泄放管道系統在水錘過程中可能出 現的超壓；
C．利用橡膠內膽的彈性膨脹特性吸收水錘波，緩沖壓力波動；
D．實現在水錘事故出現時全程同步抑制作用；
E.消除水錘的原理類似傳統的雙向調壓塔；
F．綜合防護效果和使用維護方面優于雙向調壓塔。
二、內膽式水錘消除罐的選定
有別于通過標準設備，需在使用水錘分析計算軟件對特定的管道全系統仿真建模分析的基礎 上，反復進行防護效能的復核驗算而定。針對特定管道系統為罐選定合理的容積，承壓等級， 預允壓力，連接管口徑等參數。同時，在防護方案設計上強調：
1.最大程度與空氣閥、泄壓閥等輔助配套設備相結合，相輔相成，建立優化綜合的防護系統。
2.在合理可能的范圍內預留一定安全系數。
3.盡量降低水錘防護措施的總投資額度。
4.最總實現防護方案在技術上的充分可靠性，全面覆蓋壓力管道系統運行中可能出現的全部 事故工況；
5.提高防護方案的性價比。
三、產品特點
相對于其它抗水錘裝置，內膽式水錘消除罐具有以下優點
1．消除水錘的性能極佳?？商娲鷤鹘y(tǒng)的調壓塔，完全具備雙向調壓塔消除 負壓和降低正壓 的功能，將管道系統水力過渡過程中壓力波動的幅度限制在安全范圍內，消除水錘事故對管 道系統的破壞。
2.設置及使用靈活，無地形條件和使用環境限制，可以針對實際工況需要， 安裝在泵站內 或布置在管道沿程。
3.無工作條件需求：無需常備電力和供水，無監控設備和信號傳輸系統。
4.罐中氣體體積和壓力隨管道壓力而變化，將罐中水量的變化限制在氣壓罐容積范圍之內， 有效避免了雙向調壓塔因水位隨管道壓力自由變化而受泵站壓力和周圍地形限制的弱點。
5.適用于各種輸水壓力，水質，不同材質的管道和不同地形。
6.可安裝在泵站內，無需額外征地和土工成本。管理方便，即使安裝在泵站后，依然具備對 全部管道系統的防護作用。
7.高可靠性。該裝置構造極其簡單，可自動運行，無運行磨損，杜絕了其他水錘消除設備的 機械、電力、自控設備故障或認為原因造成的事故；和調壓塔的液位控制裝置失靈導致的溢 水事故。
8.零運行成本。相對于開放式調壓塔，徹底解決了高寒地區的防凍保溫的水質污染問題。
9.相對于傳統氣壓罐，避免了壓縮空氣持續溶入水中帶來的管道運行問題。
10.使用方便、無需調試、無需日常檢查維護。僅需每 3 個月例行檢查一次即可。氣壓罐安 裝后調試即可自動運行，省去了采用緩閉止回閥作為防水錘裝置時繁復的現場調試設定工 作。
四、產品結構：

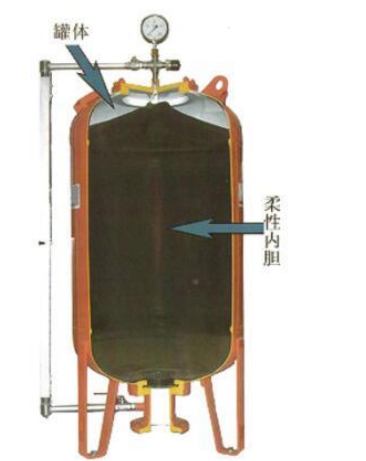

外層為鋼制罐體，內部為三元乙丙橡膠制成的柔性內膽，通過管道與泵站出水總管相連。該 罐在有壓的情況下容納了空氣（氮氣）和水（污水）。用于供水系統時，水儲存在內膽中， 氣體儲存在內膽和罐體之間；用于污水系統時，則相反。
五、應用領域： 壓力輸水管道系統，對泵站和管道進行水錘防護。
六、功能： 內膽式水錘消除罐跟傳統的壓縮型防水錘罐和雙向調壓塔在水力控制方面有著相同的功能： 當泵后出現負壓時，罐內積蓄的水在壓縮氣體的推動下快速注入管道內，避免管道中出現負 壓，防止管道崩塌；在管道中的水倒流時，一部分管道中的水將注入到水錘消除罐中，通過 吸收管道中的水，平衡管道內壓力并吸收水錘波，避免管道出現超壓，防止管道爆裂，保護 泵站。
七、技術特點：
1.結構簡單、可靠性高、無需日常維護。巧妙的氣動結構簡化了控制方式， 無需外接電控 設備或常備空壓機。
2.代替調壓塔，節約調壓塔的 建設成本及占地成本。
3.一旦罐投入使用并且充入適當壓力的氣體，就會自動工作。排空、再蓄水， 直到體統自 動重新達到靜態平衡。
4.清水罐的內部噴油符合食品衛生質量的環氧樹脂，具有防腐蝕作用，適用 于飲用水。
5.污水罐內部噴有防腐蝕環氧樹脂涂層或可選其它涂層，防腐蝕性能好。 6.檢測方法簡單，成本低，僅用肥皂水即可檢測罐的密封性
